| 一、產品特性 |

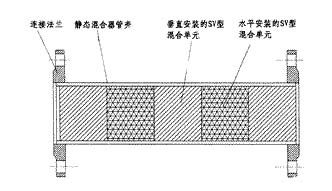

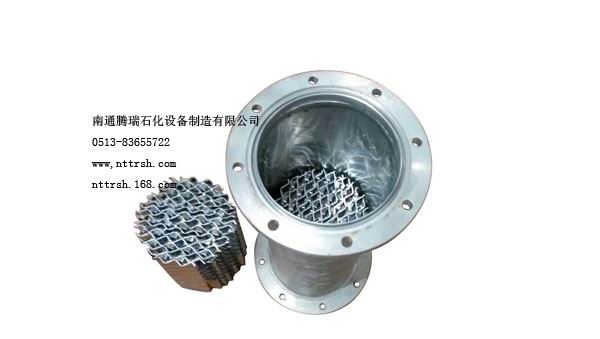

SV型靜態混合器內部單元是由精心設計的波紋片組裝而成,它能使不同流體在三維空間內作Z字形流動，各自分散彼此種型號的靜態混合器中，SV型的混合************，用于乳化過程時能使液滴分散0.5-2um，用于一般的混合過程不均勻度系數a而且沒有放大效應。
常用規格
國內已經有二米直徑的靜態混合器投入工業應用，國外則有更大直徑的靜態混合器投入使用。下面給出的是部分常用列參考流量是指普通粘度液體相混合時的流量。 |
.jpg)
二、產品的壓力降計算 |
產品的壓力降計算是以水力直徑為基準,并考慮空隙率和摩擦系數的影響。
|
| SV型的雷諾數Reε和摩擦系數f的關系。 |
|
SV-2.3型 |
SV-3.5型 |
SV-5-30型 |
空隙率ε |
0.880 |
0.909 |
I |
層流區 |
范圍 |
Reε＜23 |
Reε＜23 |
Reε＜150 |
關系式 |
f=139/Reε |
f=139/Reε |
f=150/Reε |
過渡流區 |
范圍 |
23＜Reε＜150 |
23＜Reε＜150 |
- |
關系式 |
f=23.1Reε-0.428 |
f=43.7Reε-0.631 |
- |
流區 |
范圍 |
150＜Reε＜2400 |
150＜Reε＜2400 |
Reε＞150 |
關系式 |
f=14.1Reε-0.329 |
f=10.7Reε-0.350 |
f=1 |
完全流區 |
范圍 |
Reε＞2400 |
Reε＞2400 |
- |
關系式 |
f=1.09 |
f=0.702 |
- |
|
| 三、產品型號 |
規格 |
Dg |
dh |
ε |
L |
Q |
SV-2.3/20 |
20 |
2.3 |
0.880 |
500 |
0.5-1.2 |
SV-2.3/25 |
25 |
2.3 |
0.880 |
500 |
0.9-1.8 |
SV-3.5/32 |
32 |
3.5 |
0.909 |
500 |
1.4-2.8 |
SV-3.5/40 |
40 |
3.5 |
0.909 |
500 |
2.2-4.5 |
SV-3.5/50 |
50 |
3.5 |
0.909 |
500 |
3.5-7.0 |
SV-5/80 |
80 |
5 |
≈1 |
1000 |
9.0-18.0 |
SV-5/100 |
100 |
5 |
≈1 |
1000 |
14-28 |
SV-5-7/150 |
150 |
5-7 |
≈1 |
1000 |
30-60 |
SV-5-20/200 |
200 |
5-20 |
≈1 |
1000 |
56-110 |
SV-5-20/250 |
250 |
5-20 |
≈1 |
1000 |
88-176 |
SV-5-30/300 |
300 |
5-30 |
≈1 |
1000 |
125-250 |
SV-7-30/500 |
500 |
7-30 |
≈1 |
1000 |
353-706 |
SV-7-30/1000 |
1000 |
7-30 |
≈1 |
1000 |
1413-2826 |
|
| 四、典型應用 |
| 汽油調合 柴油調合 油品調合 鹽水中和 酸堿中和 煤氣混合 |
| |
| 五、標記示例 |
 |
| |
