HX浸沒式汽水混合加熱器同其它換熱相比的優點：
■ 靜音、無振動：HX加熱器采用內部漩流消聲結構，噪聲低于50dB，無振動。
■ 熱效率高：蒸汽直接通入水中，無冷凝水所帶走的熱量損失。
■ 投資省，HX加熱器價格遠低于換熱器，在熱水箱設置位置高時，可省卻熱水泵
■ 重復加熱：采用HX加熱器可反復加熱水箱內的水，無需放干箱內余水
■ 安裝維護簡便：HX加熱器外形尺寸小，重量輕，安裝維護簡便。 |
| |
| 一、概述 |

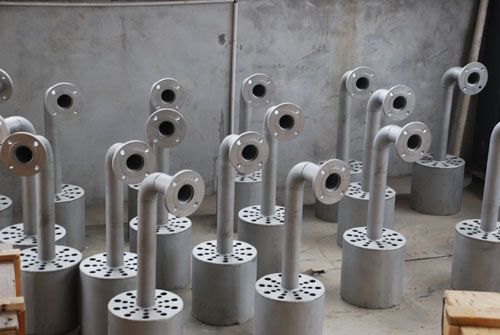

HX浸沒式汽水混合加熱器是一種新型、有效的汽水加熱器，它將蒸汽直接導入水中，迅速高效地加熱水。由于采用全新的消聲結構，噪聲降低至50dB以下,解決了傳統加熱方式的費用高、噪聲大、工作不穩定的難題。并且可以與溫度控制、水位控制聯動，成為全自動運行的熱水制備系統。
HX消音加熱器加熱器非常適用于水箱熱水加熱、污水加熱，成本低，穩定可靠。 |
| |

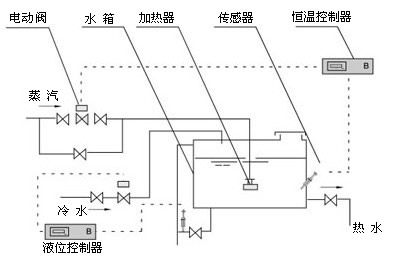

| 二、系統圖： |
|
|
| 三、結構 |

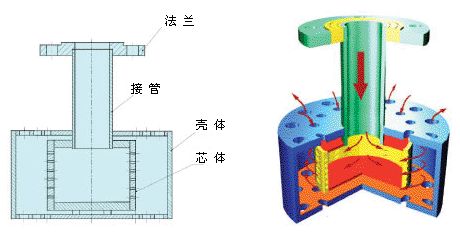

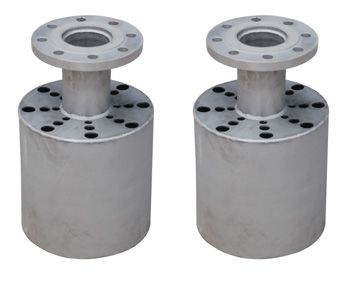

| HX浸沒式汽水混合加熱器結構形式如圖，采用全不銹鋼結構。內芯壁上斜孔為偏心、向上頃斜形式，蒸汽從斜孔中噴出，推動水在殼體內盤旋上升旋轉。一方面蒸汽汽水混合效果大大提高，另一方面，旋轉水流可更好地吸收蒸汽動能，消除噪聲；同時，被加熱的水不斷從殼體表面引出，帶動加熱器周圍的水流動，加熱水箱中的水。 |
|
| 四、技術參數 |
項 目 |
HX—25 |
HX—32 |
HX—40 |
HX—50 |
HX—65 |
蒸汽耗量kg/h |
熱水 產量kg/h |
蒸汽耗量kg/h |
熱水 產量kg/h |
蒸汽耗量kg/h |
熱水 產量kg/h |
蒸汽耗量kg/h |
熱水 產量kg/h |
蒸汽耗量kg/h |
熱水 產量kg/h |
蒸汽壓力MPa |
0.1 |
152 |
1766 |
245 |
2846 |
368 |
4275 |
484 |
5623 |
563 |
6541 |
0.2 |
210 |
2460 |
318 |
3724 |
452 |
5294 |
576 |
6746 |
672 |
7876 |
0.3 |
263 |
3099 |
380 |
4478 |
527 |
6210 |
659 |
7766 |
769 |
9062 |
0.4 |
304 |
3594 |
431 |
5095 |
589 |
6963 |
730 |
8630 |
861 |
10179 |
|
| |
| 五、外形尺寸 |
型號
|
HX-25 |
HX-32 |
HX-40 |
HX-50 |
HX-65 |
|
外
形
參
數
mm |
A |
220 |
220 |
220 |
220 |
240 |
B |
140 |
140 |
140 |
140 |
160 |
D |
159 |
219 |
219 |
273 |
273 |
c |
100 |
120 |
130 |
140 |
160 |
|
| |
| 六、設計 |
HX加熱器有一定的蒸汽耗量指標,設計時根據實際所需要的蒸汽耗量,選取用一臺或多臺加熱器。
由于加熱器帶動周圍水的能力有一定限度，一般情況下，可考慮8立方左右設一臺加熱器，以使水箱中的水能均勻被加熱。 |
|
| 七、安裝與使用 |
HX加熱器為法蘭接口，安裝簡單

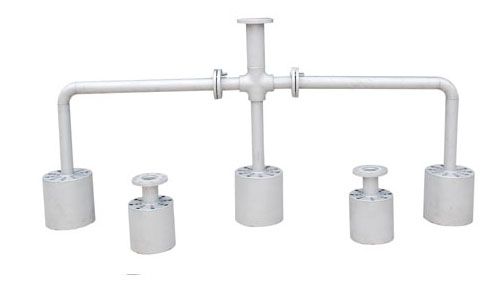

1、加熱器應安裝在水箱中間位置，多臺并聯使用時，應均勻布置；
2、加熱器底部距水箱底部400mm以內；
3、引入水箱中的蒸汽管應首先固定，不應有松動現象；
4、蒸汽管道上須就近安裝止回閥，防止發生水流倒流事故；
5、蒸汽管道上還應裝過濾器及相關閥門；
6、視水質情況對加熱器進行清洗。 |
| |
|
