| 一、概述 |
QSH汽水混合加熱器是一種裝設于管道上直接式加熱設備，具有熱效率高、噪聲低、安裝簡單、不占空間等特點，廣泛應用于采暖、空調中加熱系統。

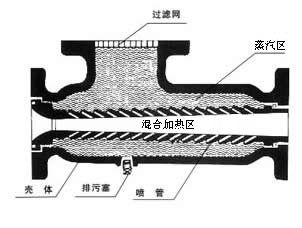

QSH汽水混合加熱器結構如圖所示，核心部件為拉法爾噴管，從喉口噴入的水流與從斜孔噴入的蒸汽充分混合后流出，生產熱水。蒸汽和水在高速流動中混合，無噪音、無振動。 |
|
| 二、外型尺寸 |
| |
型號 |
QSH-4-
25(1.2) |
QSH-6-
40(2.5) |
QSH-8-
50(4.5) |
QSH-10-
65(10) |
QSH-16-
80(16) |
QSH-20-
100(25) |
QSH-24-
125(35) |
QSH-32-
150(60) |
QSH-40-
200(105) |
QSH-48-
250(60) |
額定流量（m3/h） |
1.2 |
2.5 |
4.5 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
工作壓力（MPa） |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
凈重 |
7 |
8 |
12 |
15 |
30 |
40 |
50 |
70 |
110 |
150 |
運行重量 |
8 |
9 |
14 |
17 |
35 |
48 |
60 |
85 |
140 |
200 |
噪聲（dB） |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
A（mm） |
240 |
360 |
360 |
360 |
660 |
660 |
660 |
1000 |
1200 |
1200 |
B（mm） |
105 |
130 |
130 |
130 |
170 |
170 |
170 |
200 |
300 |
300 |
C（mm） |
105 |
130 |
130 |
130 |
220 |
220 |
220 |
220 |
300 |
300 |
水側法蘭 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
汽側法蘭 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
| 三、選型參考? |
QSH汽水混合加熱器可用于空調采暖、衛生熱水的加熱系統，根據實際水流量的蒸汽耗量選用混合器；
1、汽水混合器未通入蒸汽時，額定流量下水頭損失為5mH2O，通入蒸汽后水頭損失可按1m H2O考慮；
2、蒸汽壓力大于水壓0.05MPa以上；
3、汽水混合加熱器用于生活熱水系統時應設置中間水箱，不能直接進入淋浴器，防止意外事故發生；
4、汽水混合加熱器適宜安裝在水泵的吸水側。
QSH汽水混合加熱器蒸汽噴入量表 |
水壓
（MPa） |
蒸汽壓力（MPa） |
0.2 |
0.3 |
0.4 |
0.6 |
0.8 |
1.0 |
0.1 |
660 |
910 |
1120 |
1540 |
1950 |
2350 |
0.2 |
0 |
820 |
1120 |
1540 |
1950 |
2350 |
0.3 |
/ |
0 |
940 |
1540 |
1950 |
2350 |
0.4 |
/ |
/ |
0 |
0 |
1950 |
2350 |
0.5 |
/ |
/ |
/ |
/ |
1890 |
2350 |
|
| QSH汽水混合加熱器蒸汽噴入量換算系數表? |
QSH |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
系數 |
0.26 |
0.26 |
1 |
1 |
1 |
3.7 |
3.7 |
3.7 |
10.8 |
10.8 |
10.8 |
|
四、安裝與使用
1．汽水混合加熱器可水平安裝，也可以豎直向上安裝，蒸汽入口應向上或水平；
2．汽水混合加熱器前后裝設閥門、壓力表及溫度計，以便于觀察和調節混合器工作狀況；
3．汽水混合加熱器啟動時，應先通水，再通汽；停機時，先關斷汽源，再斷水。
五、典型應用 |
|
| |
