| 一、產品特性 |

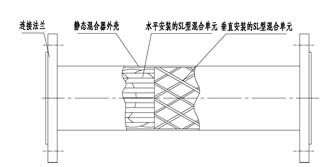

| 單元由交叉的橫條按一定規律構成單X形單元，技術特性為液－液、液－固相混合，不均勻度系數s X≤5%。 |
| 二、常用規格 |
| 標準的SK型靜態混合器其水力直徑是混合器直徑的1/4，規格的表示方法與SV型相同，即分隔前的數字表示水力直的數字表示公稱直徑。下面給出的是部分常用規格，表中所列參考流量是指普通粘度液體相混合時的流量。對氣體、高粘度液體和氣/液體系需要另經專門的設計計算。 |
| 三、產品的壓力降計算 |
產品壓力降計算是以水力直徑為基準，并考慮空隙率的摩擦系數的影響。
|
| SL型的雷諾數Reε和摩擦系數f的關系。 |
|
SL型 |
層流區 |
范圍 |
Reε＜10 |
關系式 |
f=156/Reε |
過渡流區 |
范圍 |
10＜Reε＜100 |
關系式 |
f=57.7Reε-0.568 |
湍流區 |
范圍 |
100＜Reε＜300 |
關系式 |
f=10.8Reε-0.205 |
完全湍流區 |
范圍 |
Reε＞300 |
關系式 |
f=2.10 |
|
| 空隙率ε的取值為：Dg≤200時，ε=0.825；Dg＞200時，ε=1。 |
| 四、產品型號 |
規格 |
Dg |
dh |
L |
Q |
SL-12.5/25 |
25 |
12.5 |
500 |
0.7-1.4 |
SL-16/32 |
32 |
16 |
500 |
1.4-2.9 |
SL-20/40 |
40 |
20 |
500 |
2.3-4.6 |
SL-25/50 |
50 |
25 |
500 |
3.5-7 |
SL-40/80 |
80 |
40 |
1000 |
9-18 |
SL-50/100 |
100 |
50 |
1000 |
14-28 |
SL-75/150 |
150 |
75 |
1000 |
32-64 |
SL-100/200 |
200 |
100 |
1000 |
56-110 |
SL-125/250 |
250 |
125 |
1000 |
88-176 |
SL-150/300 |
300 |
150 |
1000 |
127-255 |
SL-175/350 |
3850 |
175 |
1000 |
173-346 |
SL-200/400 |
400 |
200 |
1000 |
226-452 |
SL-250/500 |
500 |
250 |
1000 |
353-706 |
SL-300/600 |
600 |
300 |
1000 |
410-814 |
|
| |
| 五、典型應用 |
| 污水處理 高聚合物混合 傳熱反應 熱交換器 |
| |
| 六、標記示例 |
 |
| |
